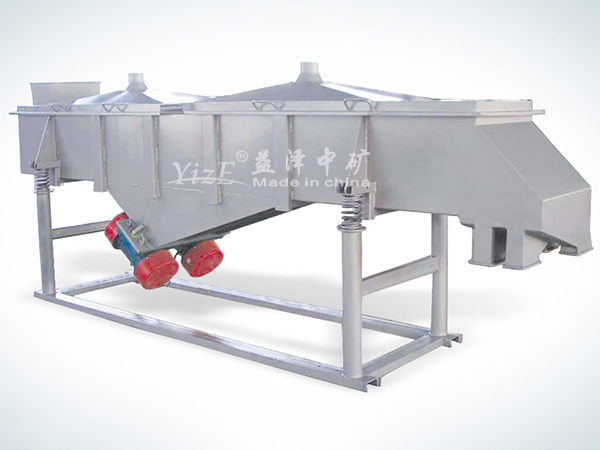

直线振动筛具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点，是一种效能高新型的筛分设备，该振动筛广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

直线振动筛工作原理

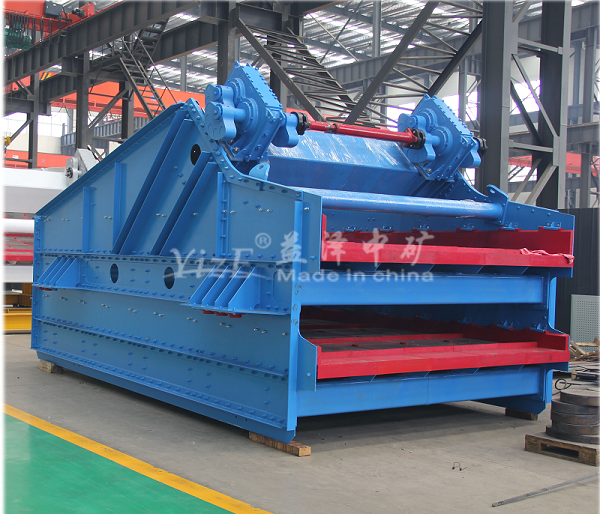

直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以保证同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x 轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y 轴方向上产生往复的直线轨迹振动。

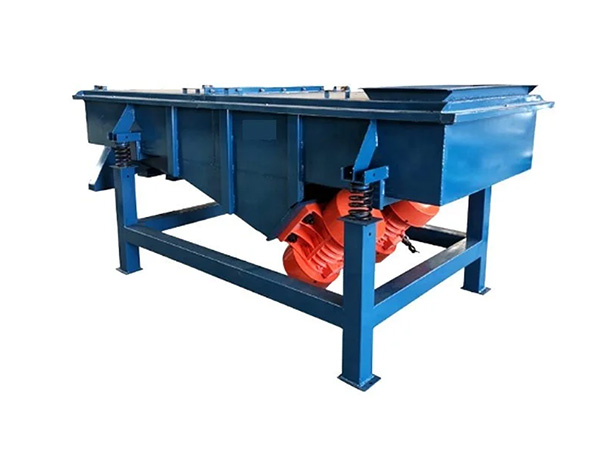

当直线振动筛振源采用振动电机时，必须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。二台振动电机对称布置在筛箱的上方、下部和两侧均.直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关

直线振动筛性能优势

直线振动筛具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。

筛分目数400目，可筛分出4种不同粒度的物料，筛机设计，精巧和容易装配，一人即可操作筛机。

较大筛选面积和效能高益处理能力，特别之筛网结构设计，方便和快速更换筛网，其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，可降低诸多成本。

直线振动筛技术参数

型号	筛面 规格	筛面 层数	筛孔 尺寸	进料 粒度	处理量	电机 功率	总重量	振动频率	双振幅	筛面 倾角	外形尺寸
	（长×宽）(mm)	层	(mm)	(mm)	(t/h)	(kw)	(kg)	(hz)	(mm)	(°)	长×宽×高(mm)
ZSG1237	3700×1200	1	4-50	≤200	10-100	5.5×2	2250	16	6-8	15	3800×2050×1920
2ZSG1237	3700×1200	2	4-50	≤200	10-100	5.5×2	3345	16	6-8	15	3800×2050×2200
ZSG1443	4300×1400	1	4-50	≤200	10-150	5.5×2	4100	16	6-8	15	4500×3040×2500
2ZSG1443	4300×1400	2	4-50	≤200	10-150	5.5×2	4900	16	6-8	15	4500×3040×2700
3ZSG1443	4300×1400	3	4-50	≤200	10-150	5.5×2	5870	16	6-8	15	4500×3040×2820
2ZSG1548	4800×1500	2	5-50	≤200	15-200	7.5×2	5836	16	8-10	15	4800×3140×2814
3ZSG1548	4800×1500	3	5-50	≤200	15-200	7.5×2	6900	16	8-10	15	4799×3140×3014
2ZSG1848	4800×1800	2	5-50	≤300	50-500	7.5×2	6489	16	8-10	15	4799×3440×2814
3ZSG1848	4800×1800	3	5-50	≤300	50-500	7.5×2	7750	16	8-10	15	4799×3440×3014
4ZSG1848	4800×1800	4	5-50	≤200	50-500	11×2	8300	16	8-10	15	4799×3440×3503
2ZSG1860	6000×1800	2	5-150	≤300	80-600	11×2	9950	16	8-10	15	6000×3440×3326
